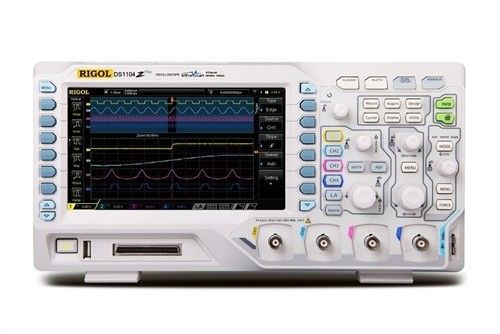

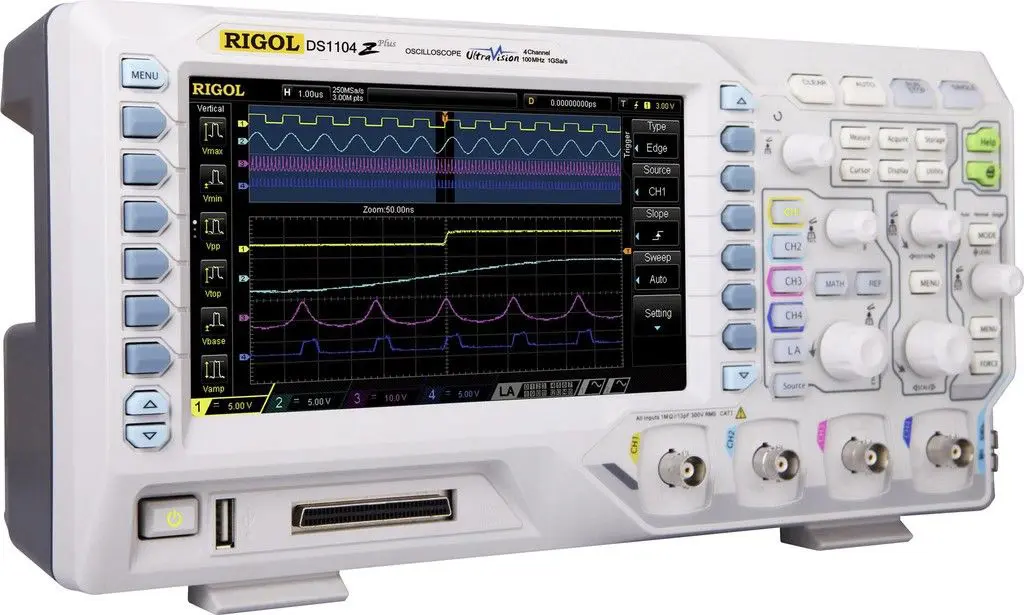

Osciloscopio Digital RIGOL DS1104Z
Informacion
Marcas |
RIGOL |
---|
Descripción
Descripción
MODELO: DS1104Z
Caracteristicas
Osciloscopio digital de 100 MHz con 4 canales y fuente integrada de 2 canales a 25 MHz más memoria de 12 Mpt y muestreo de 1 GSa / seg
4 canales, alcance de ancho de banda de 100 MHz + fuente de señal de 2 canales de 25 MHz (generador de funciones)
UltraVision: Memoria más profunda (Estándar 12Mpts, Opción 24Mpts)
UltraVision: Velocidad de captura de forma de onda de hasta 30.000 wfms / s
UltraVision: pantalla de clasificación de intensidad de varios niveles (100 V-240 V)
El Rigol DS1104Z es un osciloscopio de almacenamiento digital de 4 canales de muy alta calidad. Cuenta con una frecuencia de muestreo en tiempo real de hasta 1 GSa / sy un ancho de banda de 100 MHz.
Los osciloscopios Rigol están equipados con controles bien diseñados y fáciles de usar que ofrecen funciones integrales y fáciles de usar para todas las tareas de medición. La navegación del menú es intuitiva y está disponible en varios idiomas.
Este estándar de alto rendimiento no solo garantiza la captura de señales instantáneas en tiempo real, sino que también observa los detalles de las señales repetidas. El DS1104Z tiene una frecuencia de actualización de hasta 30.000 wfms / lo que permite a los usuarios capturar señales instantáneas, así como señales anormales más rápidamente. También ayuda a mejorar la capacidad de captura de formas de onda y a acelerar un curso de depuración de circuitos. La calidad de los osciloscopios Rigol es comparable a la de los osciloscopios Agilent y Tektronix.
Las pantallas en color TFT especialmente grandes son muy fáciles de leer. Gracias a un sistema inteligente para mostrar o enmascarar información, la mayor área posible siempre está disponible para mostrar señales. Las curvas de señal, la pantalla FFT y otras funciones se pueden mostrar simultáneamente en la pantalla.
CARACTERÍSTICAS ESPECIALES:
Pantalla grande para 4 canales
Es posible mostrar los cuatro canales en la pantalla grande con un diámetro de 17,8 cm (7 ”) y una resolución de 800 × 480 píxeles sin ningún problema.
Memoria más profunda
Los osciloscopios Rigol DS1000Z pueden almacenar hasta 12 millones de puntos de medición. Puede hacer zoom en una parte seleccionada de las formas de onda capturadas para obtener más detalles y desplazarse dentro de los puntos de medición.
Con el módulo de memoria opcional MEM-DS1000Z están disponibles incluso 24 millones de puntos de datos. El módulo de expansión de memoria ”MEM-DS1000Z” está disponible en esta página en la pestaña ”Accesorios”.
Captura rápida
La alta frecuencia de muestreo (hasta 1 GSa / s) de los osciloscopios Rigol DS1000Z y la gran memoria hacen posible registrar hasta 30.000 formas de onda por segundo.
Registro, reproducción y análisis de formas de onda en tiempo real (opción)
Con el módulo de grabación opcional DS1000Z-REC, las formas de onda grabadas se pueden registrar, visualizar y analizar cómodamente. El módulo de grabación ”DS1000Z-REC” está disponible en esta página en la pestaña ”Accesorios”.
Pantalla de clasificación de intensidad de varios niveles
Pantalla de ”Intensidad de clasificación de niveles múltiples”, también se pueden mostrar completamente características de señal extensas con un gran número de valores de medición.
Amplias opciones de disparo
Los osciloscopios Rigol ofrecen amplias opciones de disparo para un uso profesional. Los activadores especiales Windows, Nth Edge, Delay, Timeout, Runt, RS232 / UART, I²C y SPI están disponibles como opción como módulo ”AT-DS1000Z Advanced Trigger” en esta página en la pestaña ”Accesorios”.
Función de decodificación de bus serie (opción)
Con el ”Kit de decodificación SA-DS1000Z” opcional, los paquetes de datos en serie de diferentes sistemas de bus en serie se pueden analizar, decodificar y mostrar directamente como valores de bytes. Los protocolos admitidos son: RS232 / UART, I²C y SPI.
El módulo de decodificación en serie ”SA-DS1000Z” está disponible en esta página en la pestaña ”Accesorios”.
Matemáticas avanzadas
Los osciloscopios de la serie DS1000Z vienen con un sistema matemático moderno y avanzado que le permite resolver cálculos de señales complicados de manera bastante simple con fórmulas predefinidas.
Pruebas de aprobación / reprobación enmascaradas
Las pruebas de aprobación / falla se pueden utilizar para la resolución de problemas en varios entornos, como redes de comunicación.
Medidas automáticas con estadísticas
El osciloscopio mide hasta cinco parámetros como tiempo de subida y bajada, amplitud, ancho de pulso, ciclo de trabajo y muchos más simultáneamente y muestra estadísticas para cada parámetro (valores máximo, mínimo y promedio).
