Camara Termica IIT 1S.

Descripción

Características

Esta cámara termográfica infrarroja puede convertir una imagen térmica en una imagen visual, encontrar la parte que no funciona correctamente en poco tiempo.

La cámara térmica combina las funciones de temperatura superficial y termografía en tiempo real.

Detecte la temperatura de funcionamiento del chip, la resistencia y el condensador de la placa base mediante el potente software de análisis inteligente para PC y el algoritmo inteligente.

Localización rápida de la capacitancia de fuga de microcorriente, posición de cortocircuito.

A través del análisis del modo de comparación de la placa base normal/anormal, identifique de forma rápida y precisa el chip problemático, ayude al técnico a reparar el teléfono.

La solución de problemas de la placa base mejora en gran medida la eficiencia y la precisión del mantenimiento de la nueva generación de equipos de reacondicionamiento.

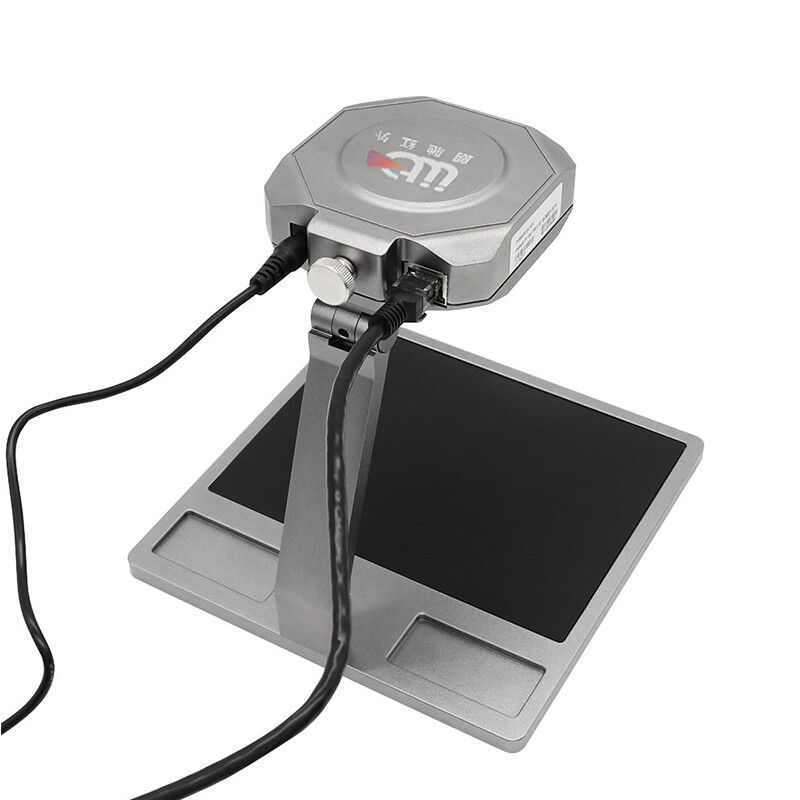

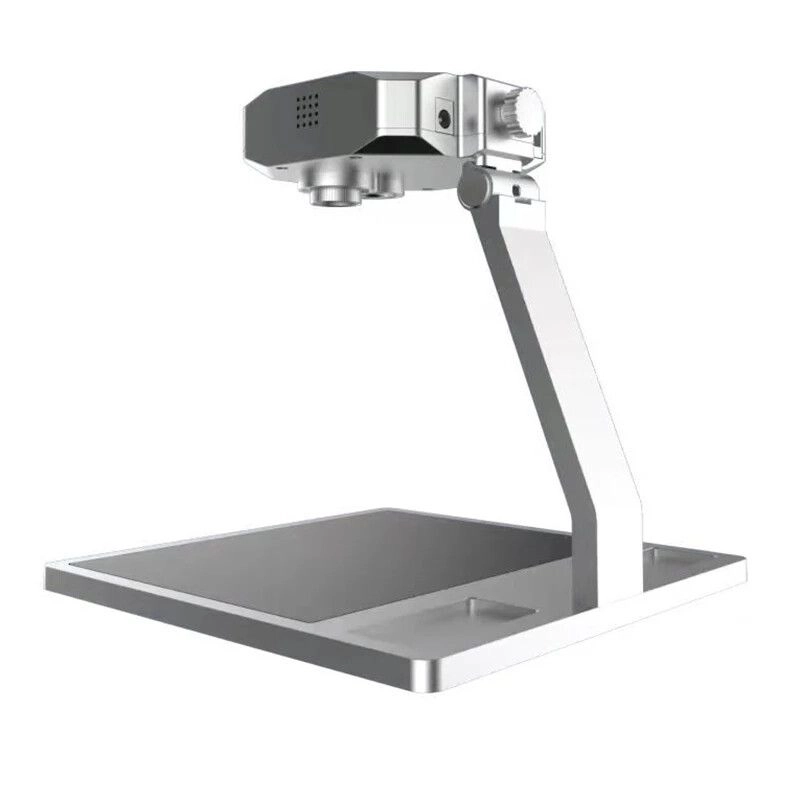

Host de detección, soporte de elevación con diseño extraíble, fácil de montar y transportar.

La lente visible se puede desarmar y reemplazar con una lente de microscopio electrónico para actuar como un microscopio electrónico, una máquina multipropósito.

El soporte se puede ajustar mediante un nudo para alcanzar la mejor distancia de observación.

Lente de luz dual de imagen térmica infrarroja y luz visible y fusión de luz dual de imagen térmica, mostrando diferentes efectos de imagen y un efecto de imagen más delicado respectivamente.

La función de seguimiento y alarma de la temperatura del calor evita que suceda cualquier situación accidental para el trabajo de reparación de la placa base.

El algoritmo de reconocimiento de inteligencia de software puede mostrar el valor de temperatura de cada chip.

El lado del software puede registrar cada vez que se realiza el mantenimiento de los datos de la fotografía de la placa base mediante la toma de fotografías y videos.

Especificación

Resolución: 160×120
Rango de longitud de onda: 7,5~13,5um
Ángulo de cámara: 61,8ºx49,5º

Píxeles de imagen de alta calidad: 2 millones
Parte visible de los parámetros: resolución 1920×1080
Modo de visualización: Visible / Termografía infrarroja / Posicionamiento de entrelazado óptico dual

Descarga de software de soporte

http://en.launchdigital.net/down.aspx?t=49

Detalles del analizador

? Puerto conector y funciones de pantalla

Modelos de pantalla: luz visible/ fusión térmica infrarroja de doble espectro

Puerto de Internet: RJ45

Formato de guardado de imágenes: JPEG

Formato de guardado de video: MP4

? Características físicas del producto

Tamaño del marco: 18,1*18,0*17,0 cm

Instalación: disponible para instalar/desinstalar

? Fuente de alimentación

Voltaje de la fuente de alimentación de entrada: DC 12V

Consumo de energía: 2,2 W, ?3 W

? Entorno operativo

Rango de temperatura de almacenamiento: -20 ? ~ 60 ?

Rango de temperatura de funcionamiento: 0 ? ~ 50 ?

Humedad: Humedad relativa 95%

? Capacidad de medición de temperatura

Función de medición de temperatura: Medición de temperatura a escala completa

Distancia de medición de temperatura: 12,5 cm

Grado de precisión de medición de temperatura: ± 5 ? o ± 5%

Rango de medición de temperatura: 0 ? ~ 400 ?
